MaxCapie 的 CCNP 筆記

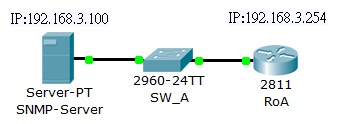

練習目標：

RoA設定SNMP-Server將流量資訊傳輸至SNMP-Server

SNMP-Server需安裝PRTG(流量監控程式)

--------------Router設定--------------

在RoA上主要設定指令如下：

RoA(config)#snmp-server group SNMP_ROA v3 priv match exact

1.設定SNMP Group 名： SNMP_ROA
2.Version ： V3
3.最高的priv

RoA(config)#snmp-server user cater SNMP_ROA v3 auth MD5 cisco12345 priv des56 test12345

這行設定跟PRTG設定有關聯，一定要記清楚

1.使用者          ：cater
2.隸屬Group為：SNMP_ROA
3.驗證模式       ：MD5
4.密碼(MD5)    ：cisco12345   (PRTG要求要8碼以上)
5.Priv驗證密碼 ：test12345     (PRTG要求要8碼以上)

RoA(config)#snmp-server host 192.168.3.100 version 3 priv cater

1.指定SNMP SERVER：192.168.3.100
2.使用Version 3
3.使用Priv 模式，使用者為cater

--------------PRTG--------------

安裝步驟就一直下一步…

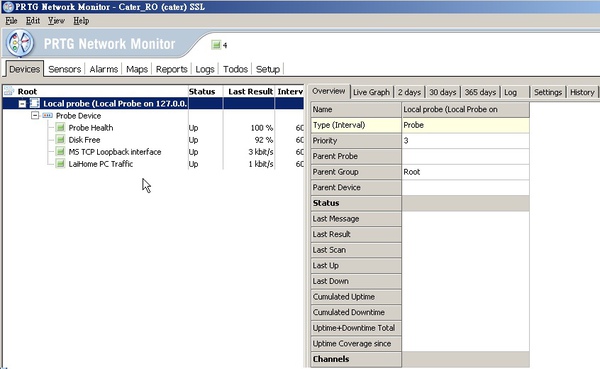

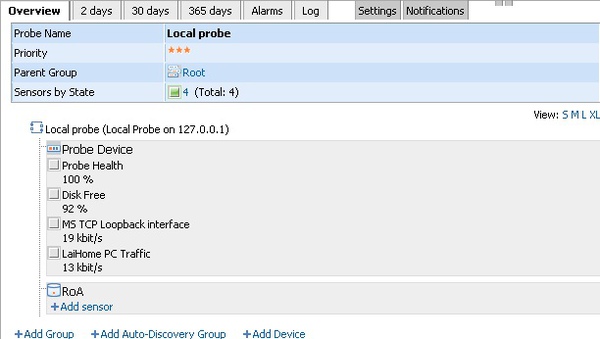

1.安裝完後點PRTG的GUI介面會看到此圖

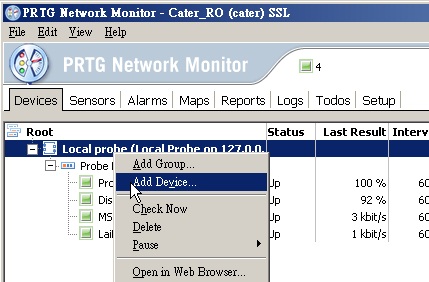

2.建立一個Device

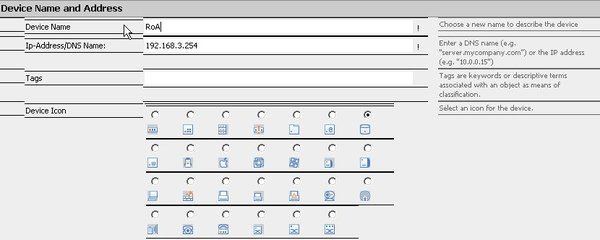

3.Device Name就輸入你監控的設備名稱，IP-Address/DNS Name 請輸入你要監控的設備IP位址

4.此設定對應到RoA的設定(重要)

RoA(config)#snmp-server user cater SNMP_ROA v3 auth MD5 cisco12345 priv des56 test12345

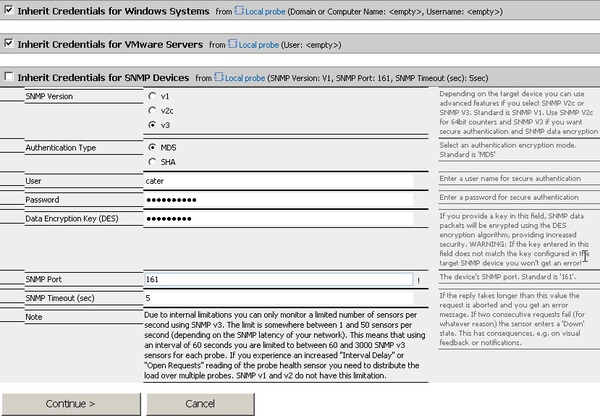

Version = V3 , Authertication = MD5 , User = cater  ,  Password(MD5) = cisco12345 , DES = test12345

設定好後請按最下方的Continue。

5.初步設定OK後就要來增加Sensor，選RoA下方的Add sensor。

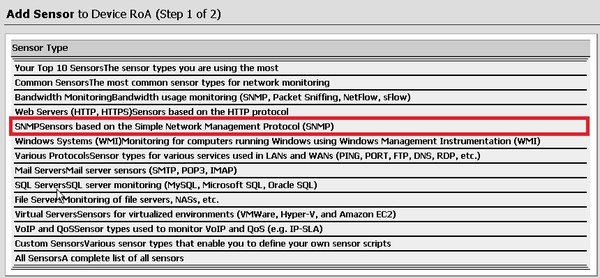

6.選擇SNMPSensors based on the Simple Network Management Protocol (SNMP)

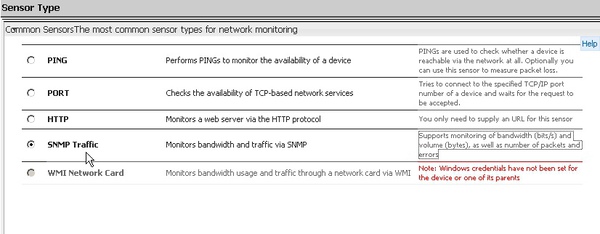

7.選擇SNMP Traffic 後至最下方選Continue to step 2。

8.PRTG會Loading一下，若設定無誤則會偵測到設備的介面

(下圖是我個人的設備介面..不一定跟我長的一模一樣)

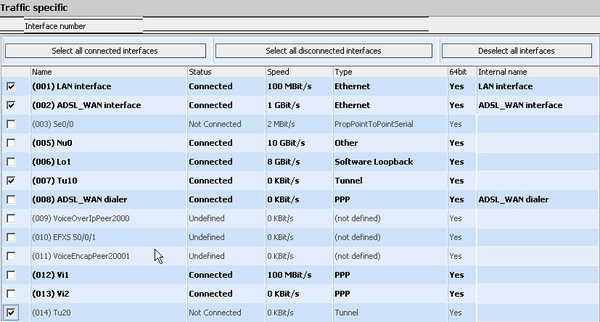

可勾選你想監控的介面後，點選最下面的Continue就設定完成啦!!

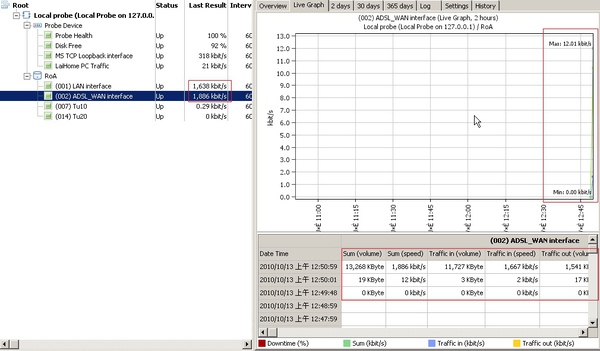

9.這時可以下載或上傳東西試看看到底有沒有監控成功

最後…附上我所使用的PRTG
